Leader-Fastener® är en tillverkare och distributör av DIN 186 T Bolts. Vi har en komplett servicelinje från att ha investerat i produktionsanläggningar, exportavdelning och till att ha ett kvalitetskontrollteam och ett center för att möta dina krav. Vi ser kvalitet som företagets liv. Vi fortsätter med god kvalitet som den första policyn och har etablerat en uppsättning kvalitetskontroll- och inspektionssystem enligt den internationella standarden. Vi har genomfört ISO9001 kvalitetsgarantisystem i varje gång av produktion, transport och försäljning. Vi hoppas att vi skulle kunna vara din affärspartner genom att toppa kvalitet, riddarservice och konkurrenskraftigt pris inom en snar framtid och bli dina vänner också.
Leader-Fastener® T-Head Bolts, även känd som Hammer Head Bolts, T-Slot Bolts och Tank Strap Bolts, har antingen ett T- eller fyrkantigt huvud. Normalt är de installerade i ett hål med en tee-formad slits så att bultens huvud kan sitta i jämnhöjd, och bultens form motstår att vridas medan den dras åt.

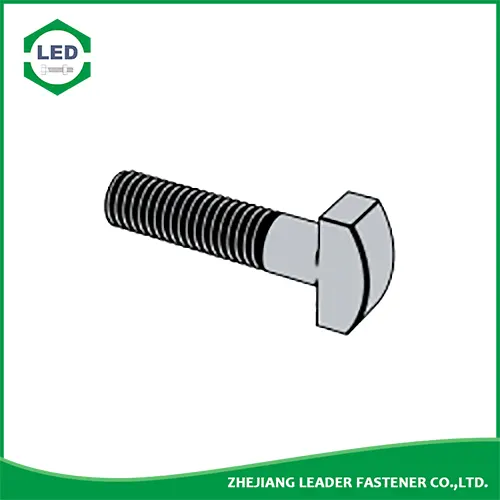

MetriskDIN 186 T Bultarhar ett T-format huvud som kan passa in i en förskuren skåra eller lätt kan greppas av en standardnyckel.DIN 186 T-huvudbultarär delvis gängade längs skaftet, gänglängden beror främst på bultens längd. Den fyrkantiga halsen precis under huvudet sitter i hålet och hindrar bulten från att rotera i sitt hål. T-huvudbultar kan användas för de flesta applikationer som involverar spänning och fastspänning.
Skruvgänga d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | |
P | Tonhöjd | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
ds | Nominell storlek | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
max | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 30.84 | 37 | 43 | 49 | |
min | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 29.16 | 35 | 41 | 47 | |
k | Nominell storlek | 4.5 | 5.5 | 7 | 8 | 10.5 | 13 | 15 | 19 | 23 | 26 | 30 |
max | 4.9 | 5.9 | 7.5 | 8.75 | 11.4 | 13.9 | 15.9 | 20 | 24 | 27 | 31 | |
min | 4.1 | 5.1 | 6.5 | 7.25 | 9.6 | 12.1 | 14.1 | 18 | 22 | 25 | 29 | |
n | Nominell storlek | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
max | 6.6 | 8.75 | 10.75 | 12.9 | 16.9 | 21 | 25 | 31 | 37.25 | 43.25 | 49.25 | |
min | 5.4 | 7.25 | 9.25 | 11.1 | 15.1 | 19 | 23 | 29 | 34.75 | 40.75 | 46.75 | |
m | Nominell storlek | 16 | 18 | 21 | 26 | 30 | 36 | 43 | 54 | 66 | 80 | 88 |
min | 15.1 | 17.1 | 20 | 25 | 29 | 34.75 | 41.75 | 52.5 | 64.5 | 78.5 | 86.25 | |
max | 16.9 | 18.9 | 22 | 27 | 31 | 37.25 | 44.25 | 55.5 | 67.5 | 81.5 | 89.75 | |
r1 | ≈ | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1.6 | 1.6 | 2 | 2 | 2 |
r2 | max | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.5 | 5.4 | 6.3 | 7.2 |
Vikt per 1000 stålprodukter (âkg) | - | - | - | - | - | - | - | - | - | - | - | |
Trådlängd b | - | - | - | - | - | - | - | - | - | - | - |
â ,Gängad avfasad ände (CH) eller rundad ände (RN) enligt DIN EN ISO 4753 enligt tillverkarens val
â¡,För L > 200 mm. Längder över 200 mm ska stegas från 20 mm till 20 mm. För dessa längder gäller: Gänglängd b = 2 d + 25 mm eller enligt överenskommelse.
â¢,Form Aï¼med skaft
Form Bï¼ med lång tråd
â£,r2, max.= 0,15×d
â¤,a) Material: Stål
b) Mekaniska egenskaper: Hållfasthetsklass (Material)â¤M39ï¼4.6; > M39 enligt överenskommelse; standard DIN ISO 898-1
