DIN 6921 Flänsbult
Leader-Fastener® är en tillverkare och distributör av DIN 6921 flänsbult. Vi har en komplett servicelinje från att ha investerat i produktionsanläggningar, exportavdelning och till att ha ett kvalitetskontrollteam och ett center för att möta dina krav. Vi ser kvalitet som företagets liv. Vi fortsätter med god kvalitet som den första policyn och har etablerat en uppsättning kvalitetskontroll- och inspektionssystem enligt den internationella standarden. Vi har genomfört ISO9001 kvalitetsgarantisystem i varje gång av produktion, transport och försäljning. Vi hoppas att vi skulle kunna vara din affärspartner genom att toppa kvalitet, riddarservice och konkurrenskraftigt pris inom en snar framtid och bli dina vänner också.
Skicka förfrågan PDF-nedladdning
Produktbeskrivning

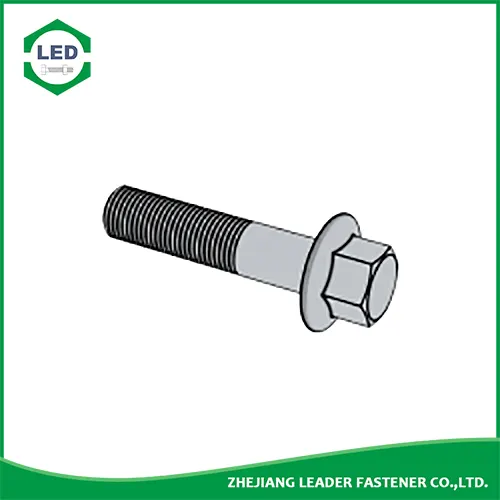

DIN 6921 - Sexkantsflänsbultar metriska
Leader-Fastener®DIN 6921 Flänsbultär en integrerad bult som består av ett sexkanthuvud och en flänsplatta (packningen under sexkanten är fixerad med sexkanten) och en skruv (en cylinder med en utvändig gänga). Den måste matchas med en mutter för fastsättning. Delar som förbinder två genomgående hål, så bultanslutningen är en löstagbar anslutning. Flänsbultar är sammansatta av sexkantiga huvuden och flänsar. "Förhållandet mellan stödområde och spänningsområde" är större än för vanliga bultar, så den här typen av bultar kan motstå högre förspänningskraft och har bättre anti-lossningsprestanda, så de används ofta. Används i fordonsmotorer, tunga maskiner och andra produkter. Beroende på kraftläget för anslutningen finns det vanliga och de med brotschhål. De flänsbultar som används för att brotscha hål bör matchas med storleken på hålen och används när de utsätts för sidokraft. Dessutom, för att tillgodose behoven av låsning efter installation, finns det stänger med hål, dessa hål kan förhindra att bultarna lossnar när de utsätts för vibrationer. Vissa flänsbultar har ingen gänga för släta stångdelar, som kallas tunna stavflänsbultar. Denna typ av flänsbult bidrar till anslutningen under variabel kraft.
Leader-Fastener® DIN 6921 - 1983 sexkantsflänsbultar
|
Skruvgänga d |
M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | ||
| P | Tonhöjd | Grov tråd | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| Fin tråd-1 | / | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | ||
| Fin tråd-2 | / | / | / | 1 | 1.25 | / | / | / | ||
| b | L⤠125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | |
| 125ï¼Lâ¤200 | / | / | 28 | 32 | 36 | 40 | 44 | 52 | ||
| Lï¼ 200 | / | / | / | / | / | / | 57 | 65 | ||
| c | min | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | |
| da | Blankett A | max | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 |
| Blankett | max | 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17.7 | 20.7 | 25.7 | |
| dc | max | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 | |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
| min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 | ||
| du | max | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 22 | |
| dw | min | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 | |
| e | min | 8.71 | 10.95 | 14.26 | 16.5 | 17.62 | 19.86 | 23.15 | 29.87 | |
| f | max | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | |
| k | max | 5.4 | 6.6 | 8.1 | 9.2 | 11.5 | 12.8 | 14.4 | 17.1 | |
| k1 | min | 2 | 2.5 | 3.2 | 3.6 | 4.6 | 5.1 | 5.8 | 6.8 | |
| r1 | min | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 | |
| r2 | max | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 | |
| r3 | min | 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | |
| r4 | ≈ | 3 | 3.4 | 4.3 | 4.3 | 6.4 | 6.4 | 6.4 | 8.5 | |
| s | max=nominell storlek | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 | |
| min | 7.78 | 9.78 | 12.73 | 14.73 | 15.73 | 17.73 | 20.67 | 26.67 | ||
| t | max | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.45 | 0.5 | 0.65 | |
| min | 0.05 | 0.05 | 0.1 | 0.15 | 0.15 | 0.2 | 0.25 | 0.3 | ||
| Trådlängd b | - | - | - | - | - | - | - | - | ||
â ,e min. = 1,12 x s min.
â¡, Material:
a) Stål, hållfasthetsklass (material): 8.8,10.9,12.9 Standard DIN ISO 898-1
b) Rostfritt stål, Hållfasthetsklass (material): A2-70 Standard DIN 267-11
