DIN 928 svetsmuttrar
Leader-Fastener® är en tillverkare och distributör av DIN 928 svetsmuttrar. Vi har en komplett servicelinje från att ha investerat i produktionsanläggningar, exportavdelning och till att ha ett kvalitetskontrollteam och ett center för att möta dina krav. Vi ser kvalitet som företagets liv. Vi fortsätter med god kvalitet som den första policyn och har etablerat en uppsättning kvalitetskontroll och inspektionssystem enligt den internationella standarden. Vi har genomfört ISO9001 kvalitetsgarantisystem i varje led av produktion, transport och försäljning. Vi hoppas verkligen att vi kan vara din affärspartner genom att överträffa kvalitet, riddarservice och konkurrenskraftiga priser inom en snar framtid och vara dina vänner också.
Skicka förfrågan PDF-nedladdning
Produktbeskrivning

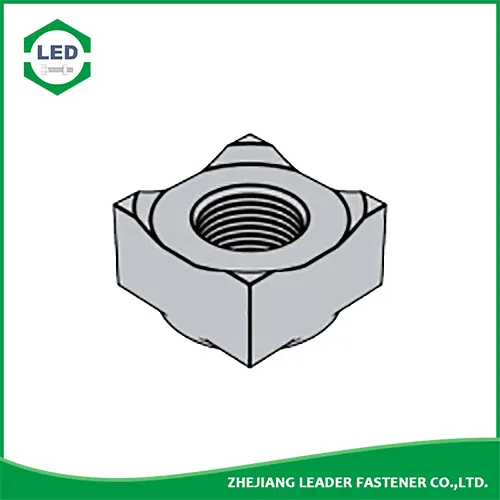

Leader-Fastener®DIN 928 svetsmuttrarär en icke-styrd fyrkantsmutter med fyra enhetliga utsprång. DeDin 928 svetsmutterfixeras enkelt för snabb svetsning med hjälp av en lokaliseringsstift i elektroden. De är tillverkade enligt DIN 928 Specifikationer, vikt per tusen: 15 lbs.DIN 928 fyrkantssvetsmuttrarär fyrkantiga muttrar med invändiga maskinskruvgängor och fyra svetsutsprång, en i varje hörn. Levereras i slät finish (opläterad utan rostskyddsmedel) stål och rostfritt stål. Trådtolerans är 6G; högergänga är standard. Om en mutter med tre svetsutsprång passar bättre för din applikation, överväg DIN 929.
Produktspecifikation för Leader-Fastener®DIN 928 svetsmuttrar
Material: Kolstål, Rostfritt stål, Legerat stål, Mässing.
Ytbehandling: Svart, zinkpläterad, zinkgul, HDG, fosfat, DACROMET, Geomet, Magin, Ruspert, Teflon, etc.
DIN 928 - 2013 fyrkantssvetsmuttrar
| Tråd storlek D |
M4 | M5 | M6 | M8 | M10 | 16/7 â | 16/7 â | M12 | M14 | M16 | |
| P | Grov tråd | 0.7 | 0.8 | 1 | 1.25 | 1.5 | / | / | 1.75 | 2 | 2 |
| Fin tråd -1 | / | / | / | 1 | 1 | / | / | 1.25 | 1.5 | 1.5 | |
| Fin tråd -2 | / | / | / | / | 1.25 | 20 | 20 | 1.5 | - | - | |
| b | Nominell storlek | 0.8 | 1 | 1.2 | 1.5 | 1.8 | 1.8 | 2 | 2 | 2.5 | 2.5 |
| max | 0.95 | 1.15 | 1.35 | 1.65 | 2 | 2 | 2.2 | 2.2 | 2.7 | 2.7 | |
| min | 0.65 | 0.85 | 1.05 | 1.35 | 1.6 | 1.6 | 1.8 | 1.8 | 2.3 | 2.3 | |
| d1 | min=nominell storlek (H13) | 5 | 6 | 7.5 | 10 | 12.5 | 12.5 | 13.5 | 13.5 | 16.8 | 18.8 |
| max | 5.18 | 6.18 | 7.72 | 10.22 | 12.77 | 12.77 | 13.77 | 13.77 | 17.07 | 19.13 | |
| d2 | max | 4.2 | 5.25 | 6.3 | 8.4 | 10.5 | 11.7 | 11.7 | 12.6 | 14.7 | 16.8 |
| d3 | min | 6.4 | 8.2 | 9.1 | 12.8 | 15.6 | 15.6 | 17.4 | 17.4 | 20.4 | 22.4 |
| e | min | 9 | 12 | 13 | 18 | 22 | 22 | 25 | 25 | 28 | 32 |
| h1 | Nominell storlek | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 |
| max | 0.7 | 0.9 | 0.9 | 1.1 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 | 1.7 | |
| min | 0.5 | 0.7 | 0.7 | 0.9 | 1.1 | 1.1 | 1.3 | 1.3 | 1.3 | 1.5 | |
| h2 | min | 0.4 | 0.6 | 0.7 | 1.1 | 1.25 | 1.25 | 1.75 | 1.75 | 1.75 | 2 |
| max | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.2 | 3 | 3 | 3.2 | 4 | |
| m | max=nominell storlek (h13) | 3.5 | 4.2 | 5 | 6.5 | 8 | 9 | 9 | 9.5 | 11 | 13 |
| min | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 8.64 | 8.64 | 9.14 | 10.57 | 12.57 | |
| s | max=nominell storlek (h13) | 7 | 9 | 10 | 14 | 17 | 17 | 19 | 19 | 22 | 24 |
| min | 6.64 | 8.64 | 9.64 | 13.57 | 16.57 | 16.57 | 18.48 | 18.48 | 21.48 | 23.48 | |
| per 1000 enheterâkg | 0.81 | 1.7 | 2.4 | 6.5 | 11.3 | 12.5 | 16.5 | 16.5 | 26.7 | 35.8 | |
| Se till att lasten (N) | Grov tråd | 6800 | 11000 | 15500 | 28300 | 44800 | - | - | 65300 | 89700 | 123000 |
| Fin tråd -1 | - | - | - | 30200 | 50200 | - | - | 72100 | 97500 | 132000 | |
| Fin tråd -2 | - | - | - | - | 47800 | 53600 | 53600 | 68200 | - | - | |
â ,Inchï¼7/16-20 UNF-2B [ASME B 1.1]
â¡, Material:
Stål med en kolmassafraktion som inte överstiger 0,25 % , Andra typer av stål efter överenskommelse
