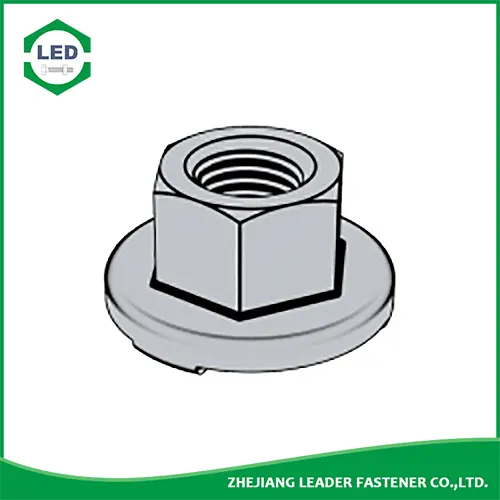

Leader-Fastener® är en tillverkare av DIN 977 svetsmuttrar med högkvalitativt standardmaterial eller anpassat material. DIN 977 Svetsmuttrar har fem eller sex lika hörn och tre hörn för perfekt kontakt med svetsytan. DIN 977 svetsmuttrar kommer vanligtvis i sexkantiga med fläns och vanligtvis ihopkopplade med bult med rund huvud. DIN 977 svetsmuttrar är en utmärkt lösning där lossning uppstår på grund av vibrationer. Den nedre delen av DIN 977 är inte platt så den krävde precisionspilot för exakt lokalisering. Dessa tre utsprång används för att svetsa in muttern i materialet. DIN 977 svetsmuttrar är avtagbara och återanvändbara. Vi tillhandahåller sortimentet DIN 977 svetsmutter med en mängd olika material, storlekar, design, styrka, ytbehandlingar och andra konfigurationer. DIN 977 svetsmutter finns tillgängliga med olika typer av plätering, ytbehandling eller beläggningsalternativ såsom tenn, zink (gul, vit, blå, svart), varmförzinkad, krom, nickelmässing, svartoxid, elektrotenn, fosfat , Pulverlackering och alla andra efter behov. Vi tillverkar även anpassade DIN 977 svetsmuttrar som perfekt matchar kunddesign och kundspecifikationer.
Leader-Fastener® DIN 977 svetsmuttrarär specifikationen för hexflänssvetsmuttrar. den har gänga och långsträckta utsprång, specifikationen är M5-16, klass 8, slät yta eller zinkpläterad. Motsvarande standarder: GB /T 13681.2, ISO 21670, DIN EN ISO 21670.
Material: Kolstål, Rostfritt stål, Legerat stål, Mässing.
Ytbehandling: Svart, zinkpläterad, zinkgul, HDG, fosfat, DACROMET, Geomet, Magin, Ruspert, Teflon, etc.
Skruvgänga d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |||
P | Grov trådstigning | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | ||
Fin trådhöjd | - | - | - | - | 1.5 | 1.5 | 1.5 | |||
c | Nominell storlek | ±0,1 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | |
dc | max | 15.5 | 18.5 | 22.5 | 26.5 | 30.5 | 33.5 | 36.5 | ||
min | 14.5 | 17.5 | 21.5 | 25.5 | 29.5 | 32.5 | 35.5 | |||
e | min | 8.2 | 10.6 | 13.6 | 16.9 | 19.4 | 22.4 | 25 | ||
max | 8.5 | 10.9 | 14 | 17.5 | 20 | 23 | 26 | |||
f | Nominell storlek | ±0,25 | 1.7 | 2 | 2.5 | 3 | 3 | 4 | 4 | |
g | Nominell storlek | ±0,1 | 4 | 5 | 6 | 7 | 8 | 8 | 8 | |
m | min | 4.7 | 6.64 | 9.64 | 12.57 | 14.57 | 16.16 | 18.66 | ||
max | 5 | 7 | 10 | 13 | 15 | 17 | 19.5 | |||
s | max | 8 | 10 | 13 | 16 | 18 | 21 | 24 | ||
min | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.48 | 23.48 | |||
per 1000 enheterâkg | - | 5.7 | 12.2 | 21.8 | 29.4 | 45.8 | - |
