Leader-Fastener® är en tillverkare och distributör av DIN 931 Hex Bolt. Vi har en komplett servicelinje från att ha investerat i produktionsanläggningar, exportavdelning och till att ha ett kvalitetskontrollteam och ett center för att möta dina krav. Vi ser kvalitet som företagets liv. Vi fortsätter med god kvalitet som den första policyn och har etablerat en uppsättning kvalitetskontroll och inspektionssystem enligt den internationella standarden. Vi har genomfört ISO9001 kvalitetsgarantisystem i varje led av produktion, transport och försäljning. Vi hoppas verkligen att vi kan vara din affärspartner genom att överträffa kvalitet, riddarservice och konkurrenskraftiga priser inom en snar framtid och vara dina vänner också.

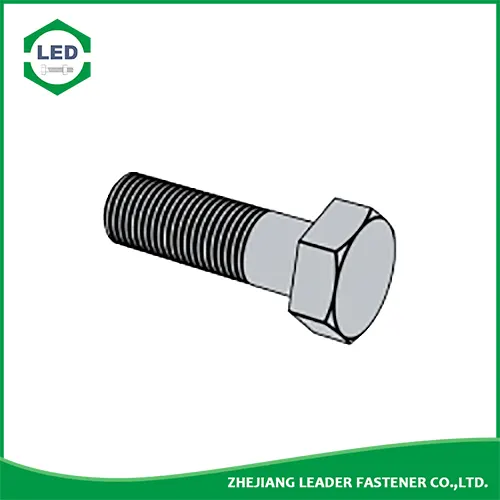

Leader-Fastener® Sexkantsbultar är skapade enligt DIN 931 och är ett delvis gängat fästelement med ett sexkantformat huvud som vanligtvis fästs med en nyckel eller hylsverktyg. Dessa bultar har en maskingänga och är lämpliga för användning med antingen en mutter eller i ett förgängat hål.DIN 931 sexkantsbultarhar sexkantshuvud, utvändiga maskinskruvgängor och är delgängade med grova gängor. Dessa utvändigt skruvade bultar används med muttrar och invändigt gängade hål. Dimensionellt liknar ISO 4014, de finns i klass 8.8, 10.9 och 12.9 stål; i rostfritt stål, de flesta är klass 70 (A2-70, A4-70), vissa är klass 80 (A4-80) och vissa ovanliga storlekar kan vara klass 50. Zinkplätering ger korrosionsskydd för stål medan slät finish saknar ytbehandling för att förhindra rost. A2 rostfritt stål motsvarar 18-8 och A4 är jämförbart med 316. Kallas även sexkantskruvar, minsta gängade längd baseras på bultdiameter och bultlängd. Gängtolerans för klass 8.8 och 10.9 är 6g för slät finish och 6h för pläterad; det är 6g för rostfritt stål; högergänga är standard. Mät bultlängden från under huvudet till spetsen.DIN 931 sexkantsbultarliknar ISO 4014, JIS B1180 och ANSI B18.2.3.1M. Använd DIN 933 om du behöver helgängad eller DIN 960 för delgängad med fingänga. (Obs: Gängstigning, som är avståndet från gänga till gänga, anges vanligtvis inte för grovgängade fästelement, men anges som referens.)
Trådstorlek d | M1.6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | ||
P | Trådtäthet | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | |
b | Ref. | L⤠125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 26 | 30 |
125ï¼Lâ¤200 | - | - | - | - | - | - | 22 | 24 | 26 | 28 | 32 | 36 | ||
Lï¼ 200 | - | - | - | - | - | - | - | - | - | - | 45 | 49 | ||
c | min | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |
max | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | ||
da | max | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | |
ds | max=nominell storlek | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | |
min | Betyg A | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | |
Betyg B | - | - | - | - | - | - | - | - | - | - | - | - | ||
dw | min | Betyg A | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.8 | 11.6 | 15.6 | 17.4 |
Betyg B | - | - | - | - | - | - | - | - | - | - | - | - | ||
e | min | Betyg A | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 |
Betyg B | - | - | - | - | - | - | - | - | - | - | - | - | ||
k | Nominell storlek | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | |
Betyg A | min | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | |
max | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | ||
Betyg B | min | - | - | - | - | - | - | - | - | - | - | - | - | |
max | - | - | - | - | - | - | - | - | - | - | - | - | ||
k1 | min | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | |
r | min | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | |
s | max=nominell storlek | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | |
min | Betyg A | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | |
Betyg B | - | - | - | - | - | - | - | - | - | - | - | - | ||
Trådlängd b | - | - | - | - | - | - | - | - | - | - | - | - |
Trådstorlek d | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | ||
P | Trådtäthet | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | |
b | Ref. | L⤠125 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 |
125ï¼Lâ¤200 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | ||
Lï¼ 200 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | ||
c | min | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | |
max | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | ||
da | max | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | |
ds | max=nominell storlek | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |
min | Betyg A | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | |
Betyg B | - | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | ||
dw | min | Betyg A | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - |
Betyg B | - | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | ||
e | min | Betyg A | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - |
Betyg B | - | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | ||
k | Nominell storlek | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | |
Betyg A | min | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | |
max | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | ||
Betyg B | min | - | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | |
max | - | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | ||
k1 | min | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | |
r | min | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |
s | max=nominell storlek | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | |
min | Betyg A | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | |
Betyg B | - | 23.16 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | ||
Trådlängd b | - | - | - | - | - | - | - | - | - | - | - |
Skruvgänga d | M42 | (M45) | M48 | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | M90 | M100 | M110 | M125 | M140 | M160 | |
P | Tonhöjd | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
b | L⤠125 | 90 | 96 | 102 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
125ï¼Lâ¤200 | 96 | 102 | 108 | 116 | 124 | 132 | 140 | 148 | 156 | 164 | 172 | 192 | - | - | - | - | - | |
Lï¼ 200 | 109 | 115 | 121 | 129 | 137 | 145 | 153 | 161 | 169 | 177 | 185 | 205 | 225 | 245 | 275 | 305 | 345 | |
c | min | 0.3 | 0.3 | 0.3 | 0.3 | - | - | - | - | - | - | - | - | - | - | - | - | - |
max | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
da | max | 45.6 | 48.6 | 52.6 | 56.6 | 63 | 67 | 71 | 75 | 79 | 83 | 87 | 97 | 107 | 117 | 132 | 147 | 167 |
ds | max=nominell storlek | 42 | 45 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 88 | 90 | 100 | 110 | 125 | 140 | 160 |
min | 41.61 | 44.38 | 47.38 | 51.26 | 55.26 | 59.26 | 63.26 | 67.26 | 71.26 | 75.26 | 79.26 | 89.13 | 99.13 | 109.13 | 124 | 139 | 159 | |
dw | min | 60.6 | 64.7 | 69.4 | 74.2 | 78.7 | 83.4 | 88.2 | 92.9 | 97.7 | 102.1 | 106.9 | 121.1 | 135.4 | 144.9 | 168.6 | 185.6 | 214.1 |
e | min | 71.3 | 76.95 | 82.6 | 88.25 | 93.56 | 99.21 | 104.86 | 110.51 | 116.16 | 121.81 | 127.46 | 144.08 | 161.02 | 172.32 | 200.57 | 220.8 | 254.7 |
k | Nominell storlek | 26 | 28 | 30 | 33 | 35 | 38 | 40 | 43 | 45 | 48 | 50 | 57 | 63 | 69 | 79 | 88 | 100 |
max | 26.42 | 28.42 | 30.42 | 33.5 | 35.5 | 38.5 | 40.5 | 43.5 | 45.5 | 48.5 | 50.5 | 57.6 | 63.6 | 69.6 | 79.6 | 88.7 | 100.7 | |
min | 25.58 | 27.58 | 29.58 | 32.5 | 34.5 | 37.5 | 39.5 | 42.5 | 44.5 | 47.5 | 49.5 | 56.4 | 62.4 | 68.4 | 78.4 | 87.3 | 99.3 | |
k1 | min | 17.9 | 19.3 | 20.9 | 22.8 | 24.2 | 26.2 | 27.6 | 29.8 | 31.2 | 33.2 | 34.6 | 40.3 | 43.7 | 47.9 | 54.9 | 61.1 | 69.5 |
r | min | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
s | max=nominell storlek | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 230 |
min | 63.1 | 68.1 | 73.1 | 78.1 | 82.8 | 87.8 | 92.8 | 97.8 | 102.8 | 107.8 | 112.8 | 127.5 | 142.5 | 152.5 | 177.5 | 195.4 | 225.4 | |
Trådlängd b | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
a) Stål, fastighetsklass: 5.6,8.8,10.9 enligt DIN ISO 898-1
b) Rostfritt stål, Fastighetsklass: â¤M20: A2-70,A4-70ï¼> M20: A2-50, A4-50ï¼C3ï¼C4 enligt DIN 267-11
c) Icke-järnmetall enligt DIN 267-18
