Leader-Fastener® är en tillverkare och distributör av DIN 960 Hex Bolt. Vi har en komplett servicelinje från att ha investerat i produktionsanläggningar, exportavdelning och till att ha ett kvalitetskontrollteam och ett center för att möta dina krav. Vi ser kvalitet som företagets liv. Vi fortsätter med god kvalitet som den första policyn och har etablerat en uppsättning kvalitetskontroll och inspektionssystem enligt den internationella standarden. Vi har genomfört ISO9001 kvalitetsgarantisystem i varje led av produktion, transport och försäljning. Vi hoppas verkligen att vi kan vara din affärspartner genom att överträffa kvalitet, riddarservice och konkurrenskraftiga priser inom en snar framtid och vara dina vänner också.

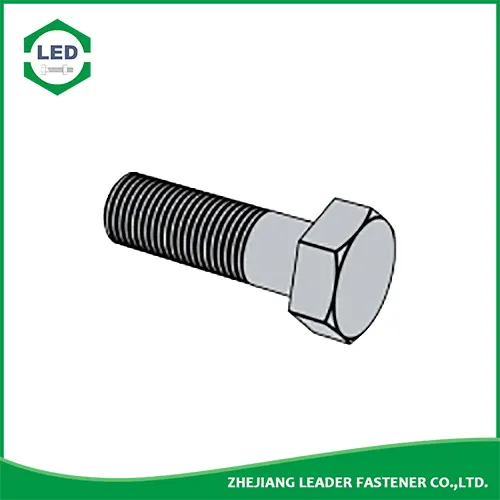

Leader-Fastener® DIN 960 sexkantsbultarär delvis gängade bultar med fina och extra fina utvändiga maskinskruvgängor (utrymmet mellan fina och extra fina gängor är mindre än grova, bredare gängor). Tillsammans med invändigt gängade hål och muttrar, liknar de ISO 8765 med undantag för vissa dimensionsskillnader. Finns i klass 8.8 och 10.9 stål, zinkplätering förhindrar bildningen av rost medan vanlig yta inte har något korrosionsskydd. Gängtolerans för klass 8.8 och 10.9 är 6g för slät finish och 6h för pläterad; högergänga är standard. Även kallade sexkantskruvar, bultdiametern och bultlängden bestämmer den minsta gängade längden. Bultens längd mäts från under huvudet till spetsen.DIN 960 sexkantsbultarliknar ISO 8765 och JIS B1180. Använd istället DIN 961 när helgängad krävs och DIN 931 för delvis gängad grovgänga.
Skruvgänga | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | ||
P | Tonhöjd | Fin tråd-1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
Fin tråd-2 | - | 1.25 | 1.25 | - | - | 1.5 | 2 | 1.5 | 1.5 | - | - | - | - | - | ||
b | L⤠125 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | |
125ï¼Lâ¤200 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | ||
Lï¼ 200 | 41 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | ||
c | min | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | |
max | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | ||
da | max | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | |
ds | max | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | |
Betyg A | min | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | |
Betyg B | min | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | |
dw | Betyg A | min | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - |
Betyg B | min | 11.4 | 15.4 | 17.2 | 20.1 | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | |
e | Betyg A | min | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - |
Betyg B | min | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | |
k | Nominell storlek | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | |
Betyg A | min | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | |
max | 5.45 | 6.58 | 7.68 | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | ||
Betyg B | min | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | |
max | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | ||
k1 | min | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | |
r | min | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |
s | max=nominell storlek | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | |
Betyg A | min | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | |
Betyg B | min | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | |
Vikt per 1000 stålprodukter (âkg) | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
Trådlängd b | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Skruvgänga d | M42 | (M45) | M48 | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | M90 | M100 | ||
P | Tonhöjd | Fin tråd-1 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Fin tråd-2 | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
b | L⤠125 | 90 | 96 | 102 | - | - | - | - | - | - | - | - | - | - | |
125ï¼Lâ¤200 | 96 | 102 | 108 | 116 | 124 | 132 | 140 | 148 | 158 | 164 | 172 | 192 | - | ||
Lï¼ 200 | 109 | 115 | 121 | 129 | 137 | 145 | 153 | 161 | 169 | 177 | 185 | 205 | 225 | ||
c | min | 0.3 | 0.3 | 0.3 | 0.3 | - | - | - | - | - | - | - | - | - | |
max | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | ||
da | max | 45.6 | 48.6 | 52.6 | 56.6 | 63 | 67 | 71 | 75 | 79 | 83 | 87 | 97 | 108 | |
ds | max | 42 | 45 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 90 | 100 | |
Betyg A | min | - | - | - | - | - | - | - | - | - | - | - | - | - | |
Betyg B | min | 41.38 | 44.38 | 47.38 | 51.26 | 55.26 | 59.26 | 63.26 | 67.26 | 71.26 | 75.26 | 79.26 | 89.13 | 99.13 | |
dw | Betyg A | min | - | - | - | - | - | - | - | - | - | - | - | - | - |
Betyg B | min | 59.9 | 64.7 | 69.4 | 74.2 | 78.7 | 83.4 | 88.2 | 92.9 | 97.7 | 102.4 | 107.2 | 121.1 | 135.4 | |
e | Betyg A | min | - | - | - | - | - | - | - | - | - | - | - | - | - |
Betyg B | min | 71.3 | 76.95 | 82.6 | 88.25 | 93.56 | 99.21 | 104.86 | 110.51 | 116.16 | 121.81 | 127.46 | 144.08 | 161.03 | |
k | Nominell storlek | 26 | 28 | 30 | 33 | 35 | 38 | 40 | 43 | 45 | 48 | 50 | 57 | 63 | |
Betyg A | min | - | - | - | - | - | - | - | - | - | - | - | - | - | |
max | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
Betyg B | min | 25.58 | 27.58 | 29.58 | 32.5 | 34.5 | 37.5 | 39.5 | 42.5 | 44.5 | 47.5 | 49.5 | 56.4 | 62.4 | |
max | 26.42 | 28.42 | 30.42 | 33.5 | 35.5 | 38.5 | 40.5 | 43.5 | 45.5 | 48.5 | 50.5 | 57.6 | 63.6 | ||
k1 | min | 17.9 | 19.3 | 20.9 | 22.8 | 24.2 | 26.2 | 27.6 | 29.8 | 31.2 | 33.2 | 34.6 | 39.5 | 43.7 | |
r | min | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | |
s | max=nominell storlek | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 130 | 145 | |
Betyg A | min | - | - | - | - | - | - | - | - | - | - | - | - | - | |
Betyg B | min | 63.1 | 68.1 | 73.1 | 78.1 | 82.8 | 87.8 | 92.8 | 97.8 | 102.8 | 107.8 | 112.8 | 127.5 | 142.5 | |
Vikt per 1000 stålprodukter (âkg) | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
Trådlängd b | - | - | - | - | - | - | - | - | - | - | - | - | - |
a) Stål, fastighetsklass (material): â¤M39ï¼5.6,8.8,10.9; för större storlekar: efter överenskommelse. Standard ISO 898-1
b)Rostfritt stål, fastighetsklass (material): â¤M20ï¼A2-70ï¼A4-70; > M20 â¤M39: A2-50, A4-50; > M39: efter överenskommelse. Standard DIN 267-11
c)Icke-järnmetall, egenskapsklass (material): enligt överenskommelse. Standard DIN 267-18
Symbolerna som används för att beteckna egenskapsklass enligt ISO 898-1 och DIN 267-11 kan även användas för storlekar över M39 förutsatt att den färdiga produkten har alla egenskaper som tilldelats den specifika symbolen.
